保险丝电阻

采样电阻,贴片保险丝电阻,保险丝电阻-华巨电子

查看次数:1629
产品描述:

产品特色:

  1. 陶瓷基板结合金属合金设计,解决高功率散热问题
  2. 阻值范围从5mΩ~200mΩ
  3. 超低热电动势能(EMF)
  4. 操作温度范围:-55℃~170℃
  5. 超低电阻温度系数(T.C.R)
  6. 组件符合RoHS与无卤要求

产品应用:

  • 笔记本电源管理
  • 显示器电源管理
  • 便携式设备,如充电器
  • 测试设备
  • 开关电源,如DC-DC转换、适配器
  • 笔记本锂电池

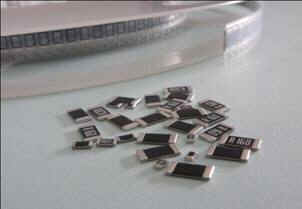

产品图片:
产品应用:

产品特色:

  1. 陶瓷基板结合金属合金设计,解决高功率散热问题
  2. 阻值范围从5mΩ~200mΩ
  3. 超低热电动势能(EMF)
  4. 操作温度范围:-55℃~170℃
  5. 超低电阻温度系数(T.C.R)
  6. 组件符合RoHS与无卤要求

产品应用:

  • 笔记本电源管理
  • 显示器电源管理
  • 便携式设备,如充电器
  • 测试设备
  • 开关电源,如DC-DC转换、适配器
  • 笔记本锂电池

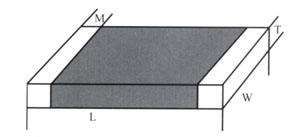

4.SFRA系列贴片保险丝电阻产品尺寸规格:

产品规格尺寸

封装类型

L(长)

W(宽)

T(厚)

M(端头宽)

0805(2012)2.00±0.151.25±0.150.65±0.150.25±0.10
1206(3216)3.10±0.201.55±0.100.65±0.150.50±0.20
2512(6432)6.30±0.203.20±0.250.70±0.150.90±0.23

●SFRA系列贴片保险丝电阻,保险丝电阻参数

规格功耗 @at70 ℃阻值范围温度系数(TCR)阻值精度工作温度
(W)(mΩ)PPM/
08050.510<R<20±50±0.5%(D)

±1%(F)

±5%(J)

-55~+170℃
12060.55<R<40±50
1.0
25120.510<R<200±50
1.5
5<R<10
2.0

SFRB系列贴片保险丝电阻产品

产品特色:

  1. 金属合金本体,散热佳,使用功率高
  2. 超低感值
  3. 超低热电动势能(EMF)
  4. 操作温度范围:-55℃~170℃
  5. 超低电阻温度系数(T.C.R)
  6. 组件符合RoHS与无卤要求

产品应用:

  • 笔记本电源管理
  • 显示器电源管理
  • 便携式设备,如充电器
  • 测试设备
  • 开关电源,如DC-DC转换、适配器
  • 笔记本锂电池

.SFRB系列贴片保险丝电阻产品尺寸规格:

产品规格尺寸

封装类型

功耗 @at70 ℃

阻值范围

L(长)W(宽)T(厚)M(端头宽)

(W)

(mΩ)

1206(3216)0.55~253.10±0.201.55±0.100.65±0.150.50±0.20
1.05~25
2512(6432)1.01~26.30±0.203.20±0.250.70±0.150.90±0.23
3~50
2.01~2
3~50



●SFRB系列贴片保险丝电阻,保险丝电阻参数

型号功耗 @at70 ℃最大过载电压

阻值范围

温度系数(TCR)阻值精度工作温度

(W)

(mV)

(mΩ)

PPM/

12060.52005,10,15,20,25±70±0.5%(D)
±1%(F)
±5%(J)
-55~+170℃
1.02825,10,15,20,25±70
25121.04481,2,3,4±100

5,6,7,8,9,10,15,20,25,30,40,50

±70
2.04481,2,3,4±100

5,6,7,8,9,10,15,20,25

±70

SFRC系列贴片保险丝电阻产品产品特色:

  1. 厚膜工艺,性能稳定,可靠性高
  2. 阻值范围从100mΩ~1Ω
  3. 精度高,电流感测控制精确
  4. 操作温度范围:-55℃~125℃
  5. 绝佳频率响应
  6. 组件符合RoHS与无卤要求

产品应用:

  • 笔记本电源管理
  • 显示器电源管理
  • 便携式设备,如充电器
  • 测试设备
  • 开关电源,如DC-DC转换、适配器
  • 笔记本锂电池

.SFRC系列贴片保险丝电阻产品尺寸规格:

产品规格尺寸

封装类型

L(长)W(宽)T(厚)M(端头宽)
06031.60±0.15  0.80±0.15 0.40±0.100.30±0.20
08052.00±0.201.25±0.150.50±0.100.40±0.20
12063.20±0.201.60±0.150.55±0.100.50±0.20
12103.20±0.202.50±0.200.55±0.100.50±0.20
20105.00±0.202.50±0.200.55±0.100.60±0.20
25126.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20

●SFRC系列贴片保险丝电阻,保险丝电阻参数

型号功耗 @at70 ℃

最大过载电压

阻值范围

温度系数(TCR)阻值精度工作温度

(W)

(mV)

(mΩ)

PPM/

06031/10W(PXR)1/2100≦R≦300±500±1%(F)

±2%(G)

±5%(J)

-55℃~+125℃
08051/8W
12061/4W
12101/3W300<R≦1000±200
20103/4W
25121W
