NTC热敏电阻

MF51单端玻封热敏电阻

查看次数:1888
产品描述:

NTC(负温度系数)热敏电阻是一种热敏性半导体电阻器,其电阻值随着温度的升高而下降,电阻温度系数在-2%/k~-6%/k范围内,约为金属电阻温度系数的10倍。NTC热敏电阻器电阻值的变化可以由外部环境温度的变化引起,也可以因有电流流过,自身发热而造成。他的各种用途都是基于这种特性。NTC热敏电阻器由混合氧化物的多晶陶瓷构成。这种材料的导电机理是相当复杂的。

1.产品简介:
   MF51采用新工艺,新材料生产的小芯片玻璃封装型NTC热敏电阻器,具有体积小,测试精度高,测温范围广,反应速度快,稳定可靠,抗老化,互换性,一致性好等特点。广泛应用于空调、暖气设备、电子体温计、液位传感器、汽车电子、电子台历等领域。

产品图片:
产品应用:

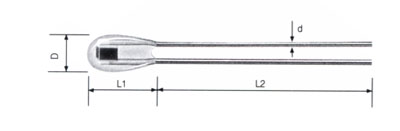

2.外形结构和尺寸

外型结构尺寸













型号

D max

L1max

L2

d±0.05

MF51-A3.004.4032±50.28

MF51-B

2.30

3.80

32±5

0.23

MF51-C

1.50

2.90

32±5

0.21

MF51-D

1.40

1.80

32±5

0.15

另有:Dmax=0.90mm,Dmax=1.75mm,Dmax=1.95mm产品



3.物理特性:







型号

耗散系数(mW/℃)

热时间常数(S)

静态空气下

静态空气中

MF51-A

2.1

≤5

MF51-B

2.1

≤5

MF51-C

2.1

≤4

MF51-C

2.1

≤3

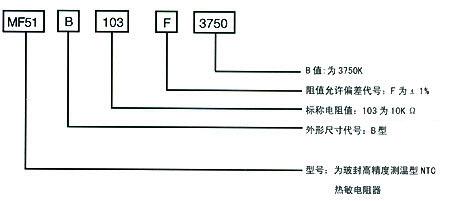

4.产品标志说明:

产品标志说明

型号

标称电阻值

B值

工作温度

R25 (KΩ)

精度

(25/50℃)(K)

精度

(℃)

MF51□502□3270

5

±1%
±2%
±3%
±5%

3270

±1%
±2%

-50~260

MF51□502□3470

5

3470

MF51□103□3380

10

3380

MF51□103□3435

10

3435

MF51□103□3470

10

3470

MF51□103□3950

10

3950

MF51□203□3950

20

3950

MF51□503□3900

50

3900

MF51□503□3950

50

3950

MF51□104□3950

100

3950

MF51□104□3990

100

3990

MF51□104□4000

100

4000

MF51□104□4100

100

4100

MF51□104□4200

100

4200


注:第一方框填不同外形尺寸代号
  第二方框填标称电阻值
    第三方框填标称电阻值允许偏差代号
