邮箱:1.产品简介
MF55系列绝缘薄膜型NTC热敏电阻器是我司最新研制开发的产品,它采用全新的硬膜工艺生产,其结构新颖、可靠性高、一致性好,被广泛应用于温度测试、温度控制及温度补偿等场合。
2.应用范围
电脑、打印机、家用电器等。
3.特点:
·绝缘薄膜封装,热感应速度快,灵敏度高;
·稳定性好,可靠性高;
·绝缘性好;
·阻值精度高;
·使用安全;
·体积小、重量轻、结构坚固、便于自动化安装。
4.主要技术参数
·额定零功率电阻值(R25):10KΩ~100KΩ;
·R25允许偏差:±1%;±2%;±3%;±5%;
·B值范围(B25/50):3380K;3950K;
·B值允许偏差:±0.5%;±1%;±2%;
·耗散系数:0.7mW/℃(在静止空气中);
·热时间常数:≤5S(在静止空气中);
·工作温度范围:-30~+125℃
·额定功率:<3.5mW
5.产品标志说明:
① MF55绝缘薄膜型热敏电阻器
② 阻值:103……10KΩ
③ F:±1%;G:±2%;H:±3%;J:±5%;
④ B值:3380K;3950K
⑤ 尺寸4.5X25mm,4.5X50mm,4.5X75mm
5.产品标志说明:
外形尺寸:
代码 规格和材料
① 聚酰亚铵膜
② 芯片
③ 磷铜架

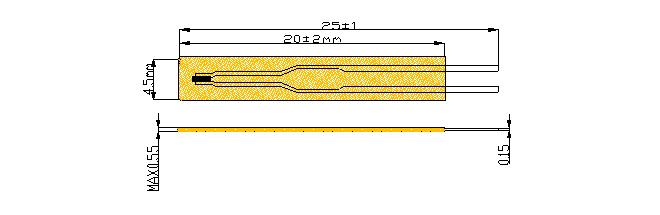

6.外形尺寸图:
型号 | 工作温度 | |||||
R25 (KΩ) | 精度 | (25/50℃) | (25/85℃) | 精度 | (℃) | |
(K) | ||||||
MF55□502□3270A | 5 | ±1% | 3270 | ±1% | -50~260 | |
MF55□502□3470A | 5 | 3470 | ||||
MF55□103□3380A | 10 | 3380 | ||||
MF55□103□3435B | 10 |
| 3435 | |||
MF55□103□3470B | 10 | 3470 | ||||
MF55□103□3950A | 10 | 3950 | ||||
MF55□103□3975B | 10 | 3975 | ||||
MF55□203□3950A | 20 | 3950 | ||||
MF55□303□3950A | 30 | 3950 | ||||
MF55□473□3950A | 47 | 3950 | ||||
MF55□503□3950A | 50 | 3950 | ||||
MF55□104□3950A | 100 | 3950 |
7.注意事项 :
1). 勿随意弯折电阻线架以免造成芯片与线架脱落而引起阻值不良;
2). 焊接时温度勿超过300℃,焊接时间最好不要超过0.5秒;
3). 热缩套管时使用热风枪,风枪温度宜控制在120℃左右;
4). 焊接时使用恒温烙铁,烙铁头扁平,一手拿电阻,一手拿电线进行碰焊,能提高生产效率及缩短焊接时间;
5). 特别提示:请勿将手触及芯片(即电阻顶端)!
