华巨电子是专业的热敏电阻生产商，公司主要于热敏电阻，压敏电阻，自恢复保险丝的研发和生产。公司依托强大的研发能力最新推出小电流，超稳定的陶瓷贴片自恢复保险丝，为公司又一主打产品。
华巨电子研发的SMD小型过流保护型PTC热敏电阻主要用于短路测试对策措施、限流电阻等的过流过热保护,直接串联在负载电路中,在线路出现异常状况时,能够自动限制过电流或阻断电流,当故障排除后又恢复原态,俗称“万次保险丝”。
应用原理：
将过流保护型型PTC热敏电阻串联在电源回路中,当电路处于正常状态时,流过PTC的电流小于额定电流,PTC处于常态,阻值很小,不会影响被保护电路的正常工作。当电路电流大大超过额定电流时,PTC陡然发热,阻值骤增至高阻态,从而限制或阻断电流,保护电路不受损坏。电流电流回复正常后,PTC亦自动回复至低阻态,电路恢复正常工作。
■特点
1. 在过载电流状态，如短路等异常情况下，可快速工作，以保护电路。通过消除过载电流状态，该产品将自动恢复到初始状态，并可重复使用。
2. 适合用作安全标准中短路测试的对策措施。
3. 陶瓷PTC，工作后电阻稳定。
4. 电源容量较大，故可实现小尺寸 (0603尺寸)。
5. 可将这些产品用作限流电阻，其过载电流保护功能。
6. SMD类型尺寸小，重量轻，有助于实现电路的微型化

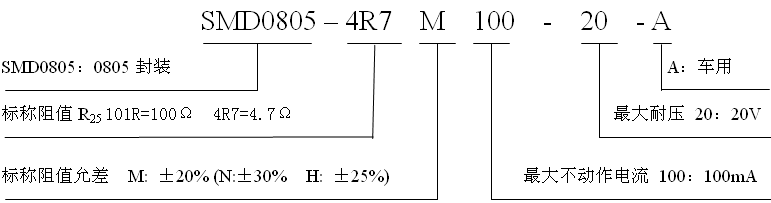

命名规则：
SMD陶瓷贴片自恢复保险丝规格尺寸：
封装类型 | L（长） | W（宽） | T（厚） | M（端头宽） |
0603（1608） | 0.063±.006（1.6±0.15） | 0.031±.006（0.8±0.15） | 0.037max（0.95max） | 0.004min（0.10min） |
0805（2012） | 0.08±.008（2.0±0.20） | 0.05±.008（1.25±0.2） | 0.05max（1.25max） | 0.006min（0.15min） |
主要技术参数：
| 型号 | 最大电压 | 不动作电流 | 动作电流 | 最大电流 | 额定电阻值 | ||
| (V) | Ih（mA） | It（mA） | mA | R25（Ω） | |||
| @60℃ | @25℃ | @25℃ | @-10℃ | ±20% | |||
| SMD0603-471RM007-24 | 24 | 7 | 10 | 21 | 25 | 60 | 470 ±20% |
| SMD0603-221RM010-24 | 24 | 10 | 14 | 29 | 35 | 130 | 220 ±20% |
| SMD0603-101RM015-24 | 24 | 15 | 21 | 45 | 55 | 300 | 100 ±20% |
| SMD0603-47RM020-24 | 24 | 20 | 29 | 61 | 75 | 630 | 47 ±20% |
| SMD0603-33RM025-24 | 24 | 25 | 36 | 71 | 85 | 900 | 33 ±20% |
| SMD0603-6R8M080-20 | 20 | 80 | 120 | 260 | 320 | 3500 | 6.8 ±20% |
| SMD0603-4R7M100-20 | 20 | 100 | 155 | 330 | 400 | 5000 | 4.7 ±20% |
| SMD0603-3R3M120-16 | 16 | 120 | 180 | 400 | 480 | 4500 | 3.3 ±20% |
| SMD0603-2R2M150-12 | 12 | 150 | 220 | 500 | 600 | 5000 | 2.2 ±20% |
| SMD0603-1R0M220-6 | 6 | 220 | 330 | 740 | 850 | 7500 | 1.0 ±20% |
| SMD0805-22RM030-20 | 20 | 30 | 44 | 91 | 110 | 1100 | 22 ±20% |
| SMD0805-15RM040-20 | 20 | 40 | 59 | 116 | 140 | 1600 | 15 ±20% |
| SMD0805-6R8M080-24 | 24 | 80 | 120 | 260 | 320 | 3500 | 6.8 ±20% |
| SMD0805-4R7M100-24 | 24 | 100 | 155 | 330 | 400 | 5000 | 4.7 ±20% |
| SMD0805-3R3M120-20 | 20 | 120 | 180 | 400 | 480 | 6000 | 3.3 ±20% |
| SMD0805-2R2M150-16 | 16 | 150 | 220 | 500 | 600 | 6500 | 2.2 ±20% |
| SMD0805-1R0M220-12 | 12 | 220 | 330 | 740 | 850 | 10000 | 1.0 ±20% |
| SMD0805-0R6M285-6 | 6 | 285 | 420 | 920 | 1100 | 10000 | 0.6 ±20% |
| SMD0805-0R2M500-6 | 6 | 500 | 750 | 1620 | 2000 | 10000 | 0.2 ±20% |
华巨电子过热保护型PTC热敏电阻与村田过热保护型PTC热敏互换对照表
抵制日货从我做起华巨电阻推出替代日本村田的贴片PTC热敏电阻
| 华巨型号 | 村田型号 |
| SMD0603-471RM007-24 | PRG18BB471MB1RB |
| SMD0603-221RM010-24 | PRG18BB221MB1RB |
| SMD0603-101RM015-24 | PRG18BB101MB1RB |
| SMD0603-47RM020-24 | PRG18BB470MB1RB |
| SMD0603-33RM025-24 | PRG18BB330MB1RB |
| SMD0603-6R8M080-20 | PRG18BC6R8MM1RB |
| SMD0603-4R7M100-20 | PRG18BC4R7MM1RB |
| SMD0603-3R3M120-16 | PRG18BC3R3MM1RB |
| SMD0603-2R2M150-12 | PRG18BC2R2MM1RB |
| SMD0603-1R0M220-6 | PRG18BC1R0MM1RB |
| SMD0805-22RM030-20 | PRG21BB220MB1RK |
| SMD0805-15RM040-20 | PRG21BB150MB1RK |
| SMD0805-6R8M080-24 | PRG21BC6R8MM1RA |
| SMD0805-4R7M100-24 | PRG21BC4R7MM1RA |
| SMD0805-3R3M120-20 | PRG21BC3R3MM1RA |
| SMD0805-2R2M150-16 | PRG21BC2R2MM1RA |
| SMD0805-1R0M220-12 | PRG21BC1R0MM1RA |
| SMD0805-0R6M285-6 | PRG21BC0R6MM1RA |
| SMD0805-0R2M500-6 | PRG21BC0R2MM1RA |
汽车用SMD陶瓷自恢复保险丝主要技术参数：
| 型号 | 最大电压 | 不动作电流 | 动作电流 | 最大电流 | 额定电阻值 | |||
| (V) | Ih（mA） | It（mA） | mA | R25（Ω） | ||||
| @105℃ | @85℃ | @25℃ | @25℃ | @-40℃ | ±20% | |||
| SMD0805-22RM045-16-A | 16 | 25 | 45 | 75 | 195 | 250 | 900 | 22 ±20% |
| SMD0603-42RM025-20-A | 20 | 15 | 25 | 54 | 102 | 130 | 590 | 42 ± 20% |
华巨电子过热保护型PTC热敏电阻与村田过热保护型PTC热敏互换对照表
抵制日货从我做起华巨电阻推出替代日本村田的贴片PTC热敏电阻
| 华巨型号 | 村田型号 |
| SMD0805-22RM045-16-A | PRG21AR220MS1RK |
| SMD0603-42RM025-20-A | PRG21AR420MS1RA |
