自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。传统保险丝过流保护，仅能保护一次，烧断了需更换，而自恢复保险丝具有过流过热保护，自动恢复双重功能。在习惯上把 PPTC(PolyerPositiveTemperature Coefficent)也叫自恢复保险丝。
自恢复保险丝是由高科技聚合树脂及纳米导电晶粒经特殊工艺加工制成，正常情况下，纳米导电晶体随树脂基链接形成链状导电通路，保险丝正常工作；当电路发生短路或者过载时，流经保险丝的大电流使其集温升高，当达到居里温度时，其态密度迅速减小，相变增大，内部的导电链路呈雪崩态变或断裂，保险丝呈阶跃式迁到高阻态，电流被迅速夹断，从而对电路进行快速，准确的限制和保护，其微小的电流使保险丝一直处于保护状态，当断电和故障排除后，其集温降低，态密度增大，相变复原，纳米晶体还原成链状导电通路，自恢复保险丝恢复为正常状态，无需人工更换。
SCA120系列产品广泛适用于额定工作电压较高的电路中,如微电机、扬声器、变压器、安防设备、工控、测试测量设备、卫星接收系统、玩具行业等领域。
●基本原理
高分子PTC全称“高分子正温度系数热敏电阻器”，由于其材料的特殊性能而具有优良的过电流保护功能。高分子PTC串联于线路中（如图一），正常情况下它呈低阻值状态，工作电流可顺利通过；当电路中出现异常大电流时，它的阻抗迅速增大（呈高阻值状态），有效限制大电流通过，保护电路不受损坏（如图二）。当故障电流排除后，高分子PTC的阻值迅速下降恢复到低阻值状态。
 |  |
| 图一 | 图二 |
●选用指南

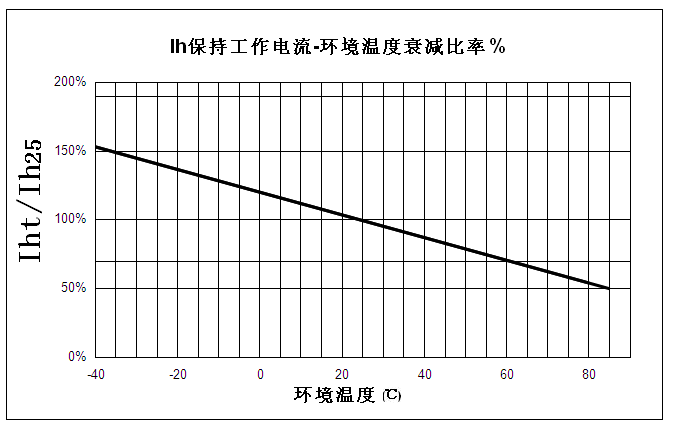

采用高分子PTC既安全又方便，是双赢策略。选用时首先考虑工作电压应小于等于高分子PTC所能随的最大电压；其次是匹配好工作电流的大小，规格书中所列工作电流（IH）是指在工作环境温度25℃时的电流值，如实际工作环境温度与之不同，还应考虑温度电流折减因素，具体参照图三。最后还要考虑安装方式（如插件、光片插入）。其它技术指标参照规格书。如有特殊情况，请直接与我公司联系，可否特殊加工。
●应用范围
SCA120系列产品广泛适用于额定工作电压较高的电路中,如微电机、扬声器、变压器、安防设备、工控、测试测量设备、卫星接收系统、玩具行业等领域。
●SCA120，SFR电气特性
●RF120,WH120,BR120产品尺寸
MODEL | Product Dimensions(mm)最大产品尺寸 | ||||
| A | B | C | D | Lead | |
SCA120-010 | 7.9 | 12.7 | 5.1 | 5.0 | 0.65 |
| SCA120-017 | 7.9 | 12.7 | 5.1 | 5.0 | 0.65 |
| SCA120-020 | 7.9 | 12.7 | 5.1 | 5.0 | 0.65 |
| SCA120-025 | 7.9 | 12.7 | 5.1 | 5.0 | 0.65 |
| SCA120-030 | 7.9 | 13.0 | 5.1 | 5.0 | 0.65 |
| SCA120-040 | 8.2 | 14.2 | 5.1 | 5.0 | 0.65 |
| SCA120-050 | 9.2 | 14.9 | 5.1 | 5.0 | 0.65 |
| SCA120-065 | 9.7 | 14.9 | 5.1 | 5.0 | 0.65 |
| SCA120-075 | 10.6 | 15.5 | 5.1 | 5.0 | 0.65 |
| SCA120-090 | 11.9 | 15.9 | 5.1 | 5.0 | 0.65 |
| SCA120-110 | 13.3 | 18.3 | 5.1 | 5.0 | 0.81 |
| SCA120-135 | 15.5 | 20.6 | 5.1 | 5.0 | 0.81 |
| SFR120-160 | 17.5 | 22.5 | 5.1 | 5.0 | 0.81 |
| SFR120-185 | 19.9 | 24.9 | 5.1 | 5.0 | 0.81 |
| SFR120-250 | 22.5 | 27.5 | 10.2 | 5.0 | 0.81 |
| SFR120-300 | 25.5 | 30.0 | 10.2 | 5.0 | 0.81 |
| SFR120-375 | 29.5 | 34.0 | 10.2 | 5.0 | 0.81 |
●RF120,WH120,BR120电气参数(25℃)
MODEL | 保持电流 | 跳脱电流 | 最慢跳脱时间 | 最大冲击电压 | 最大电流 | 功耗 | Rmin | R1max |
| Ih A | It A | 5×Ih A, S | Vdc | A | W | Ω | Ω | |
SCA120-010 | 0.10 | 0.20 | 4.0 | 120 | 2.0 | 0.57 | 2.50 | 7.50 |
| SCA120-015 | 0.15 | 0.30 | 4.0 | 120 | 2.0 | 0.58 | 4.60 | 10.02 |
| SCA120-017 | 0.17 | 0.34 | 3.0 | 120 | 2.0 | 0.59 | 2.00 | 7.00 |
| SCA120-020 | 0.20 | 0.40 | 2.2 | 120 | 2.0 | 0.62 | 1.83 | 4.40 |
| SCA120-025 | 0.25 | 0.50 | 2.5 | 120 | 3.0 | 0.68 | 1.25 | 3.00 |
| SCA120-030 | 0.30 | 0.60 | 3.0 | 120 | 3.0 | 0.74 | 0.88 | 2.10 |
| SCA120-035 | 0.35 | 0.70 | 3.8 | 120 | 3.0 | 1.50 | 1.60 | 2.00 |
| SCA120-040 | 0.40 | 0.80 | 3.8 | 120 | 3.0 | 0.84 | 0.55 | 1.29 |
| SCA120-050 | 0.50 | 1.00 | 4.0 | 120 | 3.0 | 1.16 | 0.50 | 1.17 |
| SCA120-065 | 0.65 | 1.30 | 5.3 | 120 | 3.0 | 1.32 | 0.31 | 0.72 |
| SCA120-075 | 0.75 | 1.50 | 6.3 | 120 | 5.0 | 1.38 | 0.25 | 0.60 |
| SCA120-090 | 0.90 | 1.80 | 7.2 | 120 | 5.0 | 1.49 | 0.20 | 0.47 |
| SCA120-110 | 1.10 | 2.20 | 8.2 | 120 | 5.0 | 2.25 | 0.15 | 0.38 |
| SCA120-135 | 1.35 | 2.70 | 9.6 | 120 | 8.0 | 2.55 | 0.12 | 0.30 |
| SFR120-160 | 1.60 | 3.20 | 11.4 | 120 | 8.0 | 2.85 | 0.09 | 0.22 |
| SFR120-185 | 1.85 | 3.70 | 12.6 | 120 | 8.0 | 3.15 | 0.08 | 0.19 |
| SFR120-250 | 2.50 | 5.00 | 15.6 | 120 | 12.0 | 3.75 | 0.05 | 0.13 |
| SFR120-300 | 3.00 | 6.00 | 19.8 | 120 | 15.0 | 4.2 | 0.04 | 0.10 |
| SFR120-375 | 3.75 | 7.50 | 20.4 | 120 | 15.0 | 4.8 | 0.03 | 0.08 |
