自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。传统保险丝过流保护，仅能保护一次，烧断了需更换，而自恢复保险丝具有过流过热保护，自动恢复双重功能。在习惯上把 PPTC(PolyerPositiveTemperature Coefficent)也叫自恢复保险丝。
SCR600系列自恢复保险丝专为程控交换机、配线架设计生产的过流保护器件，同时还可用于变压器、安防设备、灯具、镇流器、仪表、电话线路等领域。
●基本原理
高分子PTC全称“高分子正温度系数热敏电阻器”，由于其材料的特殊性能而具有优良的过电流保护功能。高分子PTC串联于线路中（如图一），正常情况下它呈低阻值状态，工作电流可顺利通过；当电路中出现异常大电流时，它的阻抗迅速增大（呈高阻值状态），有效限制大电流通过，保护电路不受损坏（如图二）。当故障电流排除后，高分子PTC的阻值迅速下降恢复到低阻值状态。
 |  |
| 图一 | 图二 |
●选用指南
采用高分子PTC既安全又方便，是双赢策略。选用时首先考虑工作电压应小于等于高分子PTC所能随的最大电压；其次是匹配好工作电流的大小，规格书中所列工作电流（IH）是指在工作环境温度25℃时的电流值，如实际工作环境温度与之不同，还应考虑温度电流折减因素，具体参照图三。最后还要考虑安装方式（如插件、光片插入）。其它技术指标参照规格书。如有特殊情况，请直接与我公司联系，可否特殊加工。
●应用范围:
SVRF240系列产品应用于高额定电压(额定电流0.005A到2.0A,额定电压可达240Vac,最高265Vac)的场合，可以替代普通的熔断型保险丝。所有产品均符合ROHS标准，减少占板空间，维修更换成本更低，动作时间快有助于降低因电机绕组和易受损电子部件由电流所产生的温度，减少干扰分断现象。可用于连续运行电机、间歇运行电机、变压器、电源、风机、鼓风机、电子控制等领域
SVR240系列适用于电压60Vac~265Vac的交流电压，可以广泛应用于线电压电源供给器、变压器和其他电器产品。
●SVR240电气特性与产品尺寸

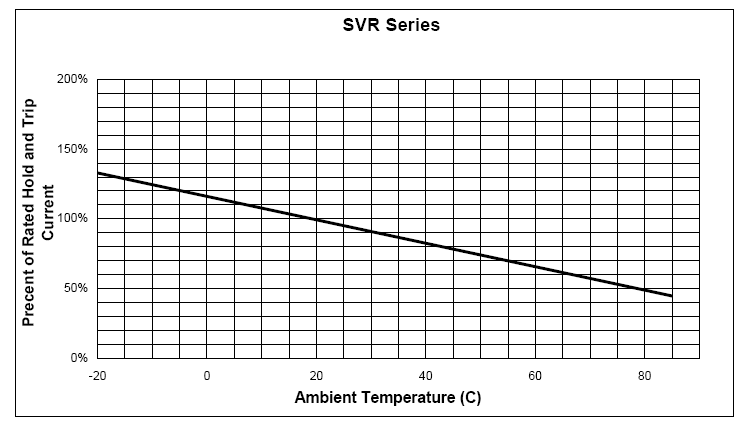

●SVR系列温度电流衰减曲线

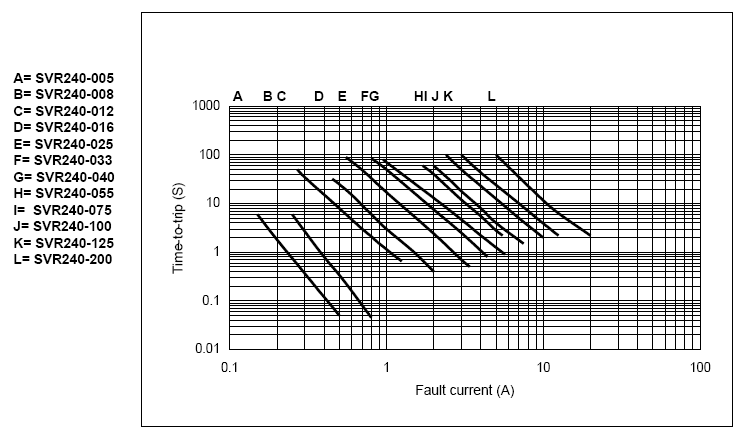

●SVR系列典型动作曲线
●SVR240电气特性和尺寸(25℃)
Model | 保持电流 | 跳脱电流 | 最慢跳脱时间 | 工作电压 | 最大冲击电压 | 最大电流 | Rmin | R1max | ||
| A | A | A | S | Vmax Vac | Vmax Vac | A | Ω | Ω | W | |
| SVR240-005 | 0.05 | 0.12 | 0.25 | 15 | 240 | 265 | 1.0 | 18.50 | 65.00 | 0.70 |
| SVR240-008 | 0.08 | 0.19 | 0.40 | 15 | 240 | 265 | 1.2 | 7.40 | 26.00 | 0.80 |
| SVR240-012 | 0.12 | 0.30 | 0.60 | 15 | 240 | 265 | 1.2 | 3.00 | 12.0 | 1.00 |
| SVR240-016 | 0.16 | 0.37 | 0.80 | 15 | 240 | 265 | 2.0 | 2.50 | 7.80 | 1.40 |
| SVR240-025 | 0.25 | 0.56 | 1.25 | 18.5 | 240 | 265 | 3.5 | 1.30 | 3.80 | 1.50 |
| SVR240-033 | 0.33 | 0.74 | 1.65 | 21.0 | 240 | 265 | 4.5 | 0.83 | 2.60 | 1.70 |
| SVR240-040 | 0.40 | 0.90 | 2.00 | 24.0 | 240 | 265 | 5.5 | 0.60 | 1.90 | 2.00 |
| SVR240-055 | 0.55 | 1.25 | 2.75 | 26.0 | 240 | 265 | 7.0 | 0.45 | 1.45 | 3.40 |
| SVR240-075 | 0.75 | 1.50 | 3.75 | 18.0 | 240 | 265 | 7.5 | 0.32 | 0.84 | 2.60 |
| SVR240-100 | 1.00 | 2.00 | 5.0 | 21.0 | 240 | 265 | 10.0 | 0.22 | 0.58 | 2.90 |
| SVR240-125 | 1.25 | 2.50 | 6.25 | 23.0 | 240 | 265 | 12.5 | 0.17 | 0.44 | 3.30 |
| SVR240-135 | 1.35 | 2.70 | 6.55 | 23.0 | 240 | 265 | 13.0 | 0.155 | 0.380 | 3.50 |
| SVR240-150 | 1.50 | 3.00 | 7.70 | 23.0 | 240 | 265 | 15.0 | 0.124 | 0.328 | 3.70 |
| SVR240-175 | 1.75 | 3.50 | 10.0 | 23.0 | 240 | 265 | 18.0 | 0.112 | 0.285 | 4.20 |
| SVR240-200 | 2.00 | 4.00 | 10.0 | 28.0 | 240 | 265 | 20.0 | 0.09 | 0.22 | 4.50 |
| SVR240-250 | 2.50 | 5.00 | 12.5 | 30.0 | 240 | 265 | 25.0 | 0.07 | 0.18 | 4.60 |
| SVR240-300 | 3.00 | 6.00 | 15.0 | 30.0 | 240 | 265 | 30.0 | 0.056 | 0.14 | 4.70 |
| SVR240-375 | 3.75 | 7.00 | 18.5 | 30.0 | 240 | 265 | 40.0 | 0.042 | 0.11 | 5.00 |
●SVR240电气特性和尺寸(25℃)
Model | Product Dimensions(mm)最大产品尺寸 | |||||
| Style | A | B | C | D | Lead | |
| SVR240-005 | F3 | 8.3 | 10.7 | 5.1 | 3.8 | 1.6 |
| SVR240-008 | F3 | 8.3 | 10.7 | 5.1 | 3.8 | 1.6 |
| SVR240-012 | F3 | 8.3 | 10.7 | 5.1 | 3.8 | 1.6 |
| SVR240-016 | F3 | 9.9 | 12.5 | 5.1 | 3.8 | 1.6 |
| SVR240-025 | F1 | 9.6 | 17.4 | 5.1 | 3.8 | 1.8 |
| SVR240-033 | F1 | 11.4 | 16.5 | 5.1 | 3.8 | 1.8 |
| SVR240-040 | F1 | 11.5 | 19.5 | 5.1 | 3.8 | 1.8 |
| SVR240-055 | F1 | 14.0 | 21.7 | 5.1 | 4.1 | 1.9 |
| SVR240-075 | F1 | 11.5 | 23.4 | 5.1 | 4.8 | 1.9 |
| SVR240-100 | F3 | 18.7 | 24.4 | 10.2 | 5.1 | 1.9 |
| SVR240-125 | F3 | 21.2 | 27.4 | 10.2 | 5.3 | 1.9 |
| SVR240-200 | F1 | 24.9 | 33.8 | 10.2 | 6.1 | 1.9 |
| SVR240-250 | F1 | 28.0 | 36.0 | 10.2 | 6.1 | 1.9 |
| SVR240-300 | F1 | 30.5 | 38.5 | 10.2 | 6.1 | 1.9 |
| SVR240-375 | F1 | 33.0 | 42.0 | 10.2 | 6.1 | 1.9 |
