邮箱:华巨电子过流保护型PTC热敏电阻主要用于应用于通讯设备配线架过流过载保护[总配线架/通讯设备/电话机]等的过流过热保护,直接串联在负载电路中,在线路出现异常状况时,能够自动限制过电流或阻断电流,当故障排除后又恢复原态,俗称“万次保险丝”。
1.应用范围:

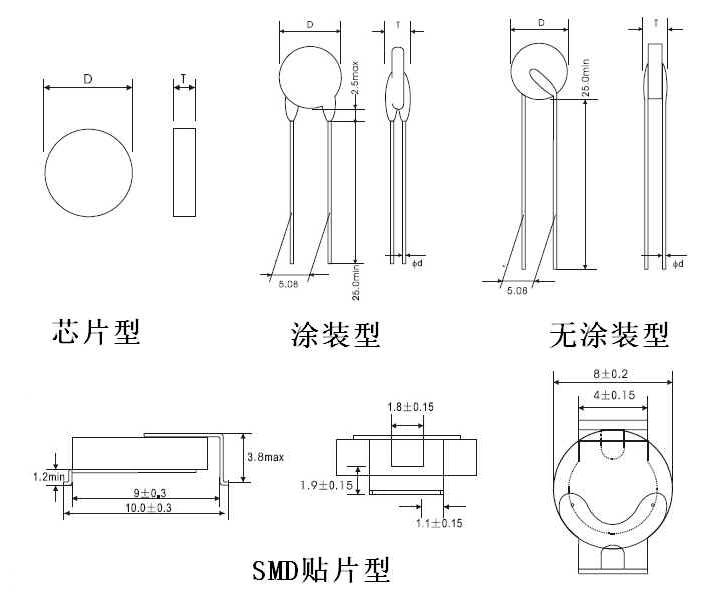

WMZ21系列产品为芯片型、WMZ23 系列产品为树脂涂装引线型、WMZ25 系列产品为无涂装引线型。
2.特点:
·满足ITU-T K20 K21 ·电流冲击(10/700μs)
·电力高压感应(600V,1A,0.2S) ·电力线搭接(230V,15min.)
·适用连续在110/230VAC(高阻态)电压下工作 ·阻值允差小(分阻配对)
·无触点的电路及元器件保护 ·自动限制过电流
·故障排除后自动恢复 ·工作时无噪音无火花
·工作可靠、使用方便
华巨电子过流保护型PTC热敏电阻主要用于应用于通讯设备配线架过流过载保护[总配线架/通讯设备/电话机]等的过流过热保护,直接串联在负载电路中,在线路出现异常状况时,能够自动限制过电流或阻断电流,当故障排除后又恢复原态,俗称“万次保险丝”。
3.应用原理:
将过流保护型型PTC热敏电阻串联在电源回路中,当电路处于正常状态时,流过PTC的电流小于额定电流,PTC处于常态,阻值很小,不会影响电子镇流器(节能灯、变压器、万用表)等被保护电路的正常工作。当电路电流大大超过额定电流时,PTC陡然发热,阻值骤增至高阻态,从而限制或阻断电流,保护电路不受损坏。电流电流回复正常后,PTC亦自动回复至低阻态,电路恢复正常工作。
4.主要技术参数:
通讯设备配线架过流过载保护
型号 | 额定电阻值 | 不动作电流 | 动作电流 | 最大电流下 | 最大电流 | 最大电压 | 外形尺寸 | |||
R25(Ω) | Int(mA) | @25℃ | 的动作时间 | (mm) | ||||||
±20% | @25℃ | @40℃ | It(mA) | t(Sec) | Imax(A) | Vmax (V) | Dmax | Tmax | Φd | |
WMZ21芯片型 | ||||||||||
WMZ21-18RM110 | 18 | 110 | 90 | 220 | <0.15 | 3 | 250 | 5.5 | 1.5 | / |
WMZ21-18RM125 | 18 | 125 | 110 | 250 | <0.18 | 3 | 250 | 5.5 | 2.0 | / |
WMZ21-18RM130 | 18 | 130 | 110 | 250 | <0.18 | 3 | 250 | 6.2 | 2.0 | / |
WMZ21-20RM085 | 20 | 85 | 70 | 170 | <0.18 | 3 | 250 | 6.2 | 2.0 | / |
WMZ21-18RM135 | 18 | 135 | 110 | 270 | <0.20 | 3 | 250 | 6.6 | 2.0 | / |
WMZ21-10RM150 | 10 | 150 | 130 | 350 | <4.0 | 1 | 230 | 6.6 | 1.5 | / |
无涂装型 | ||||||||||
WMZ25-25RM055 | 25 | 55 | 45 | 110 | <0.4 | 1 | 230 | 5.3 | 4.0 | 0.6 |
WMZ25-25RM060 | 25 | 60 | 50 | 140 | <0.4 | 1 | 230 | 5.3 | 4.0 | 0.6 |
WMZ25-25RM085 | 25 | 85 | 50 | 120 | <0.7 | 1 | 230 | 5.3 | 4.0 | 0.6 |
WMZ25-20RM145 | 20 | 145 | 100 | 250 | <0.2 | 3 | 250 | 6.6 | 4.0 | 0.6 |
WMZ25-10RM130 | 10 | 130 | 110 | 260 | <4.0 | 1 | 230 | 6.6 | 4.0 | 0.6 |
WMZ25-10RM150 | 10 | 150 | 135 | 300 | <7.0 | 1 | 230 | 8.2 | 4.0 | 0.6 |
WMZ25-18RM125 | 18 | 125 | 110 | 250 | <1.0 | 1 | 230 | 5.5 | 4.0 | 0.6 |
涂装型 | ||||||||||
WMZ23-18RM135 | 18 | 135 | 110 | 270 | <0.2 | 3 | 250 | 7.5 | 4.5 | 0.6 |
WMZ23-18RM110 | 18 | 110 | 110 | 220 | <0.2 | 3 | 250 | 9.0 | 4.5 | 0.6 |
WMZ23-20RM100 | 20 | 100 | 80 | 200 | <0.2 | 3 | 250 | 9.0 | 4.5 | 0.6 |
WMZ23-25RM090 | 25 | 90 | 70 | 180 | <0.2 | 3 | 250 | 9.0 | 4.5 | 0.6 |
5.主要技术参数:
主要用于仪器,仪表过载、过流保护
型号 | 额定电阻值 | 不动作电流 | 动作电流 | 最大工作 | 最大电流 | 居里温度 | 外形尺寸 | |||
R25(Ω) | Int(mA) | @25℃ | 电压 | (mm) | ||||||
±30% | @25℃ | @60℃ | It(mA) | Vmax(V) | Imax(A) | Tc(℃) | Dmax | Tmax | Φd | |
涂装引线型 | ||||||||||
WMZ12A-03M151N265 | 150 | 20 | 15 | 50 | 265 | 0.2 | 80 | 4.5 | 5.0 | 0.5 |
WMZ12A-03M102N265 | 1000 | 10 | 7 | 20 | 265 | 0.1 | 4.5 | 5.0 | 0.5 | |
WMZ12A-03M152N265 | 1500 | 7 | 5 | 15 | 265 | 0.1 | 4.5 | 5.0 | 0.5 | |
WMZ12A-04M45RN265 | 45 | 40 | 30 | 80 | 265 | 0.3 | 5.5 | 5.0 | 0.6 | |
WMZ12A-05M601N420 | 600 | 20 | 16 | 40 | 420 | 0.2 | 6.5 | 5.0 | 0.6 | |
WMZ12A-05M232N420 | 2300 | 8 | 6 | 17 | 420 | 0.1 | 6.5 | 5.0 | 0.6 | |
WMZ12A-05M321N420 | 3100 | 5 | 4 | 13 | 420 | 0.1 | 6.5 | 5.0 | 0.6 | |
WMZ12A-07M251N265 | 250 | 25 | 20 | 50 | 265 | 0.5 | 8.0 | 5.0 | 0.6 | |
WMZ12A-07M112M550 | 1100 | 15 | 10 | 30 | 550 | 0.5 | 8.0 | 7.0 | 0.6 | |
WMZ12A-08M12RN265 | 12 | 120 | 70 | 220 | 265 | 0.8 | 9.0 | 5.0 | 0.6 | |
WMZ12A-03N151N265 | 150 | 30 | 25 | 60 | 265 | 0.2 | 100 | 4.5 | 5.0 | 0.5 |
WMZ12A-03N401N265 | 400 | 25 | 20 | 45 | 265 | 0.2 | 4.5 | 5.0 | 0.5 | |
WMZ12A-05N751N420 | 750 | 25 | 20 | 45 | 420 | 0.2 | 6.5 | 5.0 | 0.6 | |
WMZ12A-05P39RN265 | 39 | 85 | 70 | 170 | 265 | 0.4 | 120 | 6.5 | 5.0 | 0.6 |
WMZ12A-05P65RN265 | 65 | 70 | 60 | 140 | 265 | 0.4 | 6.5 | 5.0 | 0.6 | |
WMZ12A-05P601N420 | 600 | 20 | 16 | 39 | 420 | 0.2 | 6.5 | 5.0 | 0.6 | |
WMZ12A-05P122N550 | 1200 | 15 | 10 | 30 | 550 | 0.1 | 6.5 | 5.0 | 0.6 | |
WMZ12A-05P152N550 | 1500 | 12 | 9 | 24 | 550 | 0.1 | 6.5 | 5.0 | 0.6 | |
无涂装引线型 | ||||||||||
WMZ12A-08P70RN420 | 70 | 64 | 50 | 127 | 420 | 1.4 | 120 | 8.5 | 7.0 | 0.6 |
WMZ12A-08P121N420 | 120 | 49 | 40 | 97 | 420 | 1.4 | 8.5 | 7.0 | 0.6 | |
WMZ12A-08P151N420 | 150 | 43 | 35 | 86 | 420 | 1.4 | 8.5 | 7.0 | 0.6 | |
WMZ12A-08P501N550 | 500 | 24 | 19 | 48 | 550 | 1.0 | 8.5 | 7.0 | 0.6 |
6.主要技术参数:
通讯设备交换机过流过载保护
型号 | 额定电阻值 | 不动作电流 | 动作电流 | 最大电流下 | 最大电流 | 最大电压 | 失效模式 | 外形尺寸 | |||
R25(Ω) | Int(mA) | @25℃ | 的动作时间 | (mm) | |||||||
±20% | @25℃ | @40℃ | It(mA) | t(Sec) | Imax(A) | Vmax (V) | Dmax | Tmax | Φd | ||
涂装引线型 | |||||||||||
WMZ23-10RM130 | 10 | 130 | 100 | 260 | <0.2 | 3.0 | 250 | 250V/10A | 7.5 | 4.0 | 0.6 |
WMZ23-12RM130 | 12 | 130 | 100 | 260 | <0.3 | 2.0 | 250 | 250V/10A | 9.0 | 5.0 | 0.6 |
WMZ23-12RM090 | 12 | 90 | 80 | 160 | <0.2 | 2.0 | 250 | 250V/10A | 9.0 | 5.0 | 0.6 |
WMZ23-20RM100 | 20 | 100 | 80 | 200 | <0.2 | 3.0 | 250 | 250V/10A | 9.0 | 4.0 | 0.6 |
WMZ23-35RM090 | 35 | 90 | 75 | 180 | <0.2 | 3.0 | 250 | 250V/5A | 9.0 | 5.0 | 0.6 |
WMZ23-40RM080 | 40 | 80 | 70 | 160 | <0.2 | 3.0 | 250 | 250V/5A | 9.0 | 5.0 | 0.6 |
WMZ23-50RM070 | 50 | 70 | 60 | 150 | <0.2 | 3.0 | 250 | 250V/5A | 9.0 | 5.0 | 0.6 |
WMZ23-50RM075 | 50 | 75 | 60 | 150 | <0.2 | 3.0 | 650 | 650V/10A | 9.5 | 5.0 | 0.6 |
WMZ23-55RM070 | 55 | 70 | 60 | 150 | <0.2 | 3.0 | 650 | 650V/10A | 9.5 | 5.0 | 0.6 |
无涂装引线型 | |||||||||||
WMZ25-9ROM160 | 9 | 160 | 130 | 330 | <0.8 | 3.0 | 250 | 250V/10A | 10.2 | 4.5 | 0.6 |
WMZ25-25RM100 | 25 | 100 | 80 | 220 | <0.2 | 3.0 | 250 | 250V/10A | 6.6 | 4.0 | 0.6 |
WMZ25-25RM120 | 25 | 120 | 100 | 300 | <0.4 | 3.0 | 250 | 250V/10A | 8.2 | 4.0 | 0.6 |
下面为SMD贴片型 | |||||||||||
WMZ26-10RM180SMD | 10 | 180 | 140 | 36 | <5.0 | 1.0 | 250 | 250V/10A | / | / | / |
WMZ26-25RM130SMD | 25 | 130 | 100 | 270 | <0.3 | 3.O | 250 | 250V/10A | / | / | / |
WMZ26-50RM090SMD | 50 | 90 | 70 | 190 | <0.2 | 3.0 | 250 | 250V/10A | / | / | / |
WMZ26-50RM100SMD | 20 | 100 | 80 | 200 | <0.2 | 3.0 | 250 | 250V/10A | / | / | / |
