MF58玻封热敏电阻

MF58玻封热敏电阻

查看次数：5330

产品描述:

NTC（负温度系数）热敏电阻是一种热敏性半导体电阻器，其电阻值随着温度的升高而下降，电阻温度系数在-2%/k~-6%/k范围内，约为金属电阻温度系数的10倍。NTC热敏电阻器电阻值的变化可以由外部环境温度的变化引起，也可以因有电流流过，自身发热而造成。他的各种用途都是基于这种特性。NTC热敏电阻器由混合氧化物的多晶陶瓷构成。这种材料的导电机理是相当复杂的。

1.产品简介：

本型号产品采用陶瓷工艺与半导体工艺相结合的工艺技术制作而成,为两端轴向引出纯正璃封装结构。

2.应用范围：
·家用电器（如空调机、微波炉、电风扇、电取暖炉等）的温度控制与温度检测
·办公自动化设备（如复印机、打印机等）的温度检测或温度补偿
·工业、医疗、环保、气象、食品加工设备的温度控制与检验
·液面指示和流量测量
·手机电池
·仪表线圈、陶瓷电容、石英晶体振荡器和热电偶的温度补偿

3.特点
·稳定性好,可靠性高
·阻值范围宽：0.1～1000KΩ
·阻值精度高
·由于采用玻璃封装,可在高温和高湿等恶劣环境下使用
·体积小、重量轻、结构坚固,便于自动化安装（在印制线路板上）
·热感应速度快、灵敏度

6.主要技术参数：
●耐高温焊接,稳定性好，不漂移, 体积小
●额定零功率电阻值范围（R 25 ）：0.1～2000KΩ
●R 25 允许偏差：±1％、±2％、±3％、±5％、±10％
●B值范围（R 25/50℃ ）：3100～4500K
●B值允许偏差：±0.5％、±1％、±2％
●工作温度范围：-55℃～+350℃

1.产品简介：

本型号产品采用陶瓷工艺与半导体工艺相结合的工艺技术制作而成,为两端轴向引出纯正璃封装结构。

MF58A轴向引线型玻封热敏电阻

●引线封装便于手工或者机器安装；
●包装:500只/包或编带；
●耗散系数：≥2mW/℃（在静止空气中）
●热时间常数：≤20S（在静止空气中）
●额定功率：≤50mW

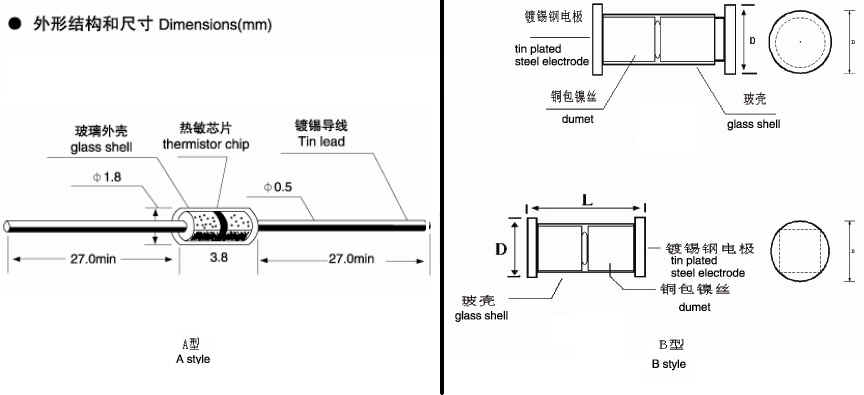

MF58B贴片型玻封热敏电阻

●便于贴片安装.有两种规格,供选用；
●型号:B1(L=3.6mm, D=1.5mm) B2(L=1.8mm D=1.1mm)
●包装:4000只/包或编带；
●耗散系数：B1≥2mW/℃ B2≥1mW/℃（在静止空气中）
●热时间常数：B1≤10S B2≤5S（在静止空气中）
●额定功率：B1≤10mW B2≤5mW

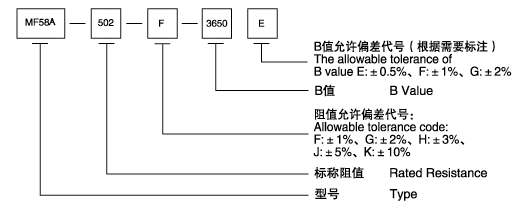

型号	标称电阻值		B值		工作温度
型号	R25 （KΩ）	精度	（25/50℃）（K）	精度	（℃）
MF58□102□2700	1.00	±1％ ±2％ ±3％ ±5％	2700	±1％ ±2％	-40～350
MF58□102□3270	1.00		3270
MF58□152□3920	1.50		3920
MF58□202□3470	2.00		3470
MF58□2.89□3470	2.89		3470
MF58□2.89□3520	2.89		3520
MF58□302□3520	3		3520
MF58□472□3230	4.7		3230
MF58□472□3510	4.7		3510
MF58□502□3240	5		3240
MF58□502□3270	5		3270
MF58□502□3380	5		3380
MF58□502□3470	5		3470
MF58□502□3500	5		3500
MF58□502□3900	5		3900
MF58□502□3950	5		3950
MF58□103□3360	10		3360
MF58□103□3380	10		3380
MF58□103□3435	10		3435
MF58□103□3470	10		3470
MF58□103□3600	10		3600
MF58□103□3700	10		3700
MF58□103□3900	10		3900
MF58□103□3950	10		3950
MF58□103□4100	10		4100
MF58□153□3950	15		3950
MF58□203□3950	20		3950
MF58□203□4200	20		4200
MF58□223□3950	22		3950
MF58□303□3950	30		3950
MF58□403□3950	40.27		3950
MF58□473□3950	47		3950
MF58□503□3900	50		3900
MF58□503□3950	50		3950
MF58□503□3990	50		3990
MF58□533□4050	53		4050
MF58□104□3420	100		3420
MF58□104□3900	100		3900
MF58□104□3925	100		3925
MF58□104□3950	100		3950
MF58□104□3975	100		3975
MF58□104□3990	100		3990
MF58□104□4100	100		4100
MF58□104□4200	100		4200
MF58□104□4360	100		4360
MF58□154□3950	150		3950
MF58□204□3500	200		3500
MF58□204□3899	200		3899
MF58□204□3950	200		3950
MF58□204□4200	200		4200
MF58□204□4260	200		4260
MF58□234□4160	230		4160
MF58□234□4260	230		4537(100/200℃)
MF58□254□3950	250		3950
MF58□504□4050	500		4050
MF58□504□4260	500		4260
MF58□504□4300	500		4300
MF58□105□4200	1000		4200
MF58□105□4400	1000		4400
MF58□135□4400	1300		4400
MF58□1.388M□4400	1388		4400
MF58□1.388M□4600	1388		4600
