WZPD电机用填埋式测温PT100温度传感器

概述

　　WZPD系列电机用埋置式铂热电阻传感器适用于做大中型电机绕组测温，作为温度传感器与显示仪表配套，用以直接测量电机绕组的温度。

特点
　　采用铂热电阻元件，产品质量达到IEC751国际标准。铂电阻的电阻值随着温度的变化而变化。温度和电阻的关系接近于线性关系，偏差极小，且电气性能稳定。该产品具有测量精度高，长期使用性能稳定，具有高抗震能力。其感温元件和引出线焊点处于全封闭，因而具有极高的可靠性。

工作原理
　　铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量温度
的，显示仪表将会指示出铂电阻的电阻值所对应的温度值。当被测介质中存在温度梯度
时，所测得的温度是感温元件所在范围内介质层中的平均温度。

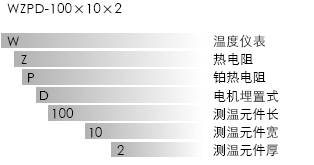

型号示例

订货
　订货时，请详细说明产品型号、引线长度及引线有无屏蔽。特殊要求供需双方商定。例如：WZPD-200×10×2，引线长度4000mm，有屏蔽。

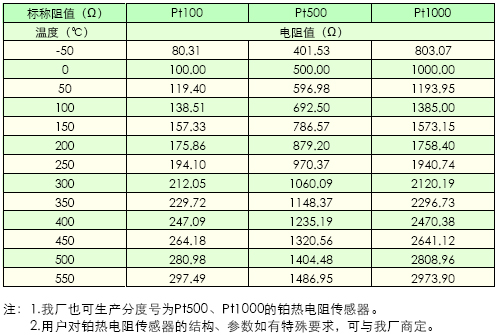

技术数据

    产品符合JB/T 10500.1-2005《电机用埋置式热电阻第1部分：一般规定、测量方法和检验规则》和JB/T 10500.2-2005《电机用埋置式热电阻第2部分铂热电阻技术要求》。

传感器工作电流应≤1mA，高压电机用填埋式铂电阻传感器电气绝缘强度为6KV

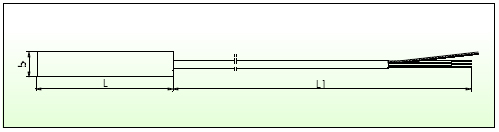

结构示例

安装说明
　　将传感器安装在需要检测温度的部位，不要让传感器引线承受拉力，引线接在电机
接线盒内，屏蔽线应接地（接在电机壳体上）。

铂热电阻分度表
