WZPM轴承测温PT100温度传感器

概述
　　Pt100铂热电阻作为测量温度用的传感器，通常和显示仪表、记录仪表及控制装置配套使用，测量范围-50℃~180℃。可以用在电机的轴承测温，也可以用在纺织、机械、铁路机车等有需要测量温度的场合。能够直接显示出轴承的实际工作温度和被测部位的实际温度。便于记录和进行控制调节。
特点
　　采用德国进口薄膜铂热电阻元件，产品质量达到IEC751国际标准。铂电阻的电阻值随着温度的变化而变化。温度和电阻的关系接近于线性关系，偏差极小，且电气性能稳定。耐振动、可靠性高，同时具有精确灵敏、稳定性好、产品寿命长和安装方便等优点。
工作原理
　　Pt100铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量温度的，显示仪表将会指示出铂电阻的电阻值所对应的温度值。当被测介质中存在温度梯度时，所测得的温度是感温元件所在范围内介质层中的平均温度。

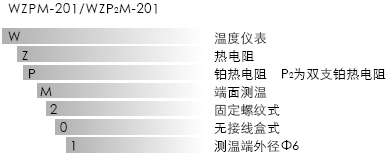

型号示例

订货
　订货时, 请详细说明产品型号、测温端尺寸、安装孔深度、铂热电阻分度号、引线长度。特殊要求供需双方商定。例如：单支铂热电阻WZPM-201，测温端Φ6×18，安装孔深40mm，铂热电阻分度号Pt100，引线长度2000mm。双支铂热电阻WZP₂M-201，测温端Φ6×18，安装孔深40mm，铂热电阻分度号Pt100，引线长度3000mm。

技术数据

传感器工作电流应≤1mA

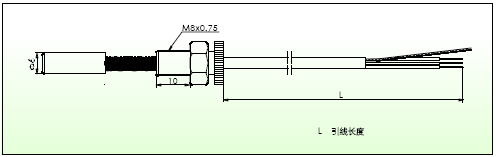

外型尺寸示例

安装说明
　　将传感器安装在需要检测温度的部位，不要让传感器引线承受拉力，引线接在电机接线盒内，屏蔽线应接地（接在电机壳体上）。

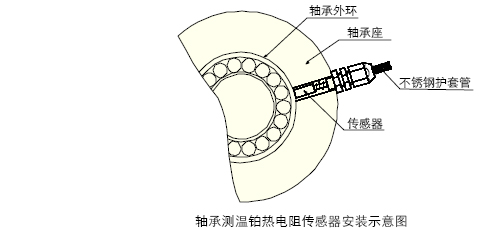

示意图说明
　　在轴承座的适当位置按螺纹尺寸钻孔，绞相应的内螺纹，安装牢固。传感器的端面接触到轴承外环上，引线接在接线盒内。避免在运输和电机工作时脱落。
